Instrumento liviano, compacto y económico transportado por globo para medir el ozono atmosférico.

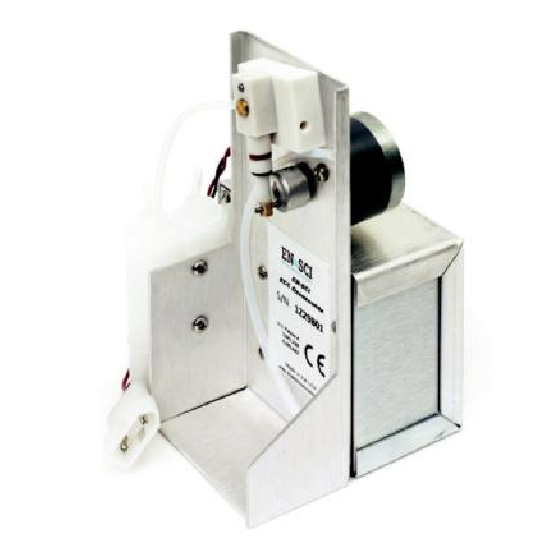

Principio de FuncionamientoLa sonda de ozono EN-SCI ECC se halla disponible en una serie de modelos a fin de acomodar diversos tipos de radiosondas o medios ambientales operacionales.

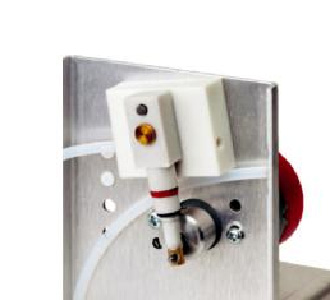

Modelo 2Z-V7 acepta las radiosondas InterMet
Agrega un paquete de datos de de relé de tacómetro para análisis de calidad de RPM de bomba de flujo a un costo adicional
ITEMS INCLUIDOS
Sondas de Ozono
Manual de Operador
Garantía de un año
Soporte Técnico via Correo Electrónico y Teléfono
ACCESORIOS
(Comprados separadamente)
Globos
Unidad ozonizadora/test
Kit de inicio ECC de sonda de ozono
Sistema de adquisición de datos (DAS-2)
ESPECIFICACIONES acerca de la exactitud, precisión y resolución de las sondas de ozono EN-SCI ECC:
A 1000 hPa: exactitud ±5%, precisión ±4%, resolución 0,3 km
A 200 hPa: exactitud ±12%, precisión ±12%, resolución 0,3 km
A 100 hPa: exactitud ±5%, precisión ±3%, resolución 0,3 km
A 10 hPa: exactitud ±5%, precisión ±3%, resolución 0,4 km
A 4 hPa: exactitud ±10%, precisión ±10%, resolución 0,4 km
Las resoluciones corresponden aproximadamente a una variación del 90% del ozono en un minuto.
TECNICA
Proceso electroquímico que genera una corriente eléctrica proporcional a las concentraciones de ozono
Parámetros Medidos: Presión parcial ozono, parámetros de gestión interna
Presión Operacional: 1050-4 hPa
0 – 40 °C
Temperatura Operacional: Temperatura ambiente dentro dela caja volante a -90 °C
Requerimientos de Energía: 12 – 18 VCC, 120 mA
Peso (incluído batería): 480 g para el instrumento incluyendo la batería húmeda; 240 g para caja volante de poliestireno
Dimensiones Instrumento: 7,6 cm x 7,9 cm x 13,3 cm
Dimensiones Caja Volante: 19,1 cm x 19,1 cm x 25,4 cm

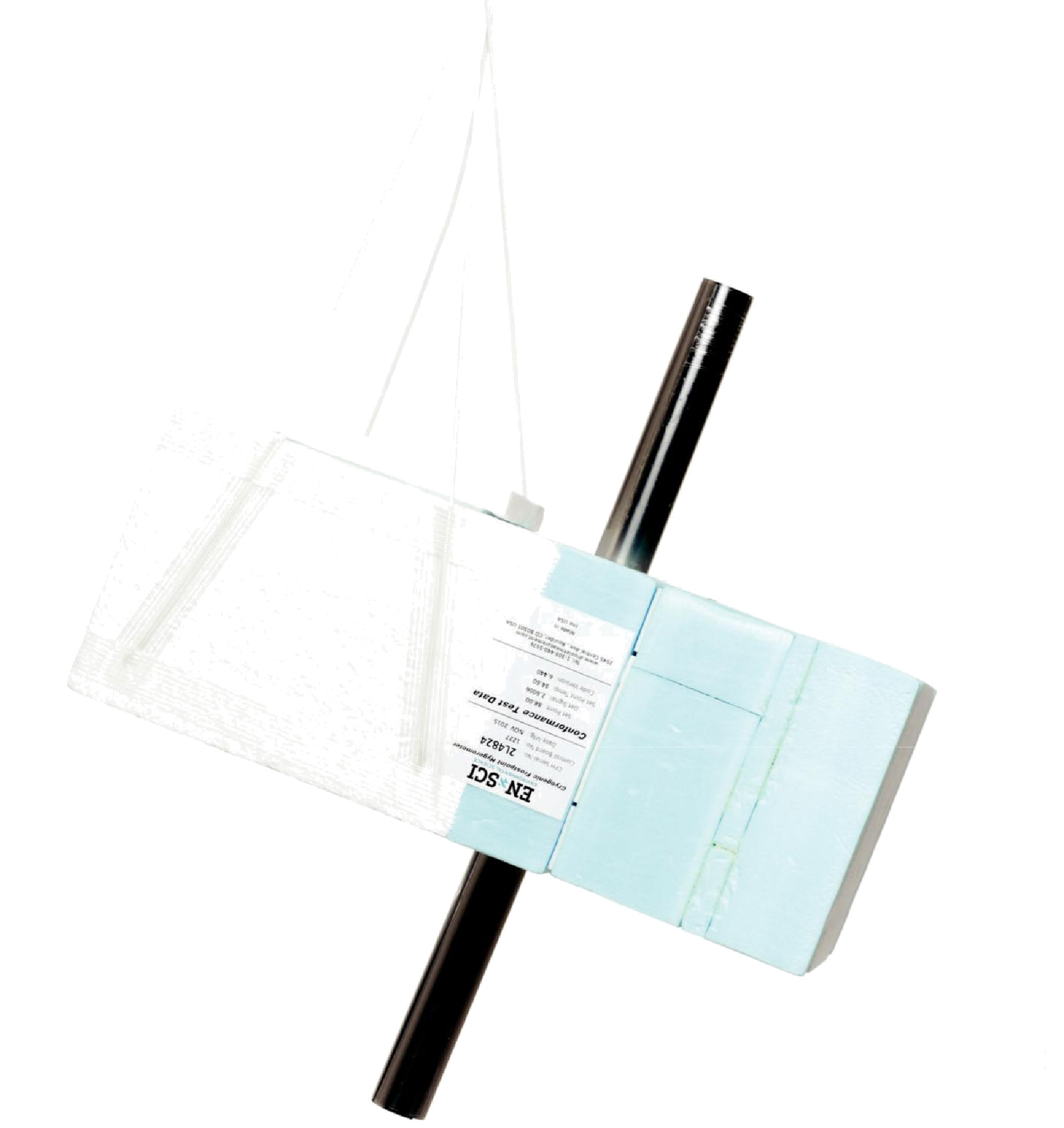

Sonda para medir exacta y precisamente el contenido del vapor de agua a elevaciones desde la superficie de la Tierra hasta la mitad de la estratósfera.
Principio de Funcionamiento
El CFH opera manteniendo un pequeño espejo a la temperatura precisa necesaria para generar una fina y constante capa de condensación sobre el mismo. Cuando dicha capa existe, la temperatura del espero es la misma que la temperatura de congelamiento o la temperatura del punto de rocío.
Posee un LED que emite una luz que se refleja en el espejo y un fotodetector mide la luz reflejada, la cual varía con la cantidad de congelamiento. La señal del fotodetector es luego utilizada para ajustar la temperatura del espejo. Este es calefaccionado con una bobina de calentamiento y enfriado con líquido criogénico. Estos mecanismos permiten que el espejo sea calefaccionado y enfriado rápidamente de manera tal que su temperatura refleje el congelamiento o punto de rocío reales.
CARACTERISTICAS
APLICACIONES
Estudios de proceso en la alta tropósfera y baja estratósfera
Medición de vapor de agua dentro de nubes con hielo
Estudios de deshidratación (en particular en la alta tropósfera tropical)
Validación de mediciones satelitales y sensores de humedad de radiosondas
VENTAJAS
Altamente sensible: puede medir vapor de agua a nivel de partes por millón
Económica: evita costos asociados con instrumentos montados en aviones
Operación simple
Liviana con mínimos requerimientos de energía (permite que sea lanzada mediante pequeños globos)
Capaz de realizar mediciones precisas durante el descenso así como también el ascenso
Software incluído para fácil monitoreo de la unidad CFH
Compatible con sondas de ozono EN-SCI ECC
ESPECIFICACIONES
Parámetros Medidos: Procesos electroquímicos que generan corriente en proporción a concentraciones de ozono
Parámetros Derivados : Humedad Relativa, Relación de Mezcla
Técnica: Chilled mirror controlado por temperatura
Incertidumbre de medición: 4% en baja tropósfera tropical ; 10% in estratósfera media; 9% in tropopausa
Rango de altitud: 0 - 25 km (todos los climas)
Peso< 400 g (Sin refrigerante)
Dimensiones instrumento: 7,6 cm x 7,6 cm x 13,3 cm
Dimensiones Caja Volante ~12" A x 12" P x 12" A; (~39 cm x 39 cm x 39 cm)
ITEMS INCLUIDOS
Sonda(s) CFH
Manual de operador
Garantía de un año
Soporte técnico via correo electrónico y telefónico
La solución completa para su Sonda de Ozono EN-SCI ECC
Químicos de grado reactivo suficiente para 200 vuelos de sondas de ozono
Dispositivo con bomba para medir flujo de aire (tipo soap bubble)
Medidor de presión de vacío para uso en verificar el comportamiento de la bomba de la sonda
Cotenedores de solución de sensado
Vasos calibrados
Jeringas para dispensar soluciones e ítems accesorios
Filtro portátil de destrucción de ozono
Filtro de laboratorio de destrucción de ozono
Balanza con presición de 0,01 g para preparar la solución de sensado para la sonda ECC (opcional)
Sujetador para apoyar bureta de vidrio en el dispositivo de medición de flujo
Sujetador adicional para soportar el medidor de presión al dispositivo de medición de flujo (opcional)
La solución completa para acompañar el Higrómetro Criogénico de Punto de Congelamiento En-Sci
ITEMS INCLUIDOS
Adaptador de salida cilindro criogénico (GCA-660)
Dewar para criógeno
Herramienta especial para ajustar la sonda CFH
Paños de algodón para limpiar el espejo
Alcohol para limpieza del espejo cleaning
Software para configurar la sonda CFH
El ozonizador/unidad de ensayo está diseñado para acondicionar las Sondas de Ozono ECC con ozono y verificar su funcionamiento previo al vuelo.
ITEMS INCLUIDOS
Fuente HI OZONE para acondicionamiento de sondas y sensor seco con ozono.
Fuente NO-LO OZONE y micromperímetro (0-10 µA) para acondicionar sensores de ozono cargados con solución de sensado y para verificar en el sensor la corriente de fondo y el tiempo de respuesta.
Fuente de alimentación de 12 VCC para la bomba del sensor y medidores para verificar el voltaje del motor y la corriente de drenaje.
Fuente de alimentaicón de 18 VCC para energizar la radiosonda cuendo se verifica su comportamiento en el conjunto completo del instrumento de sonda de ozono.
Permite adquisición y procesamiento de datos y el análisis post-proceso.
ITEMS INCLUIDOS
Software
Módem

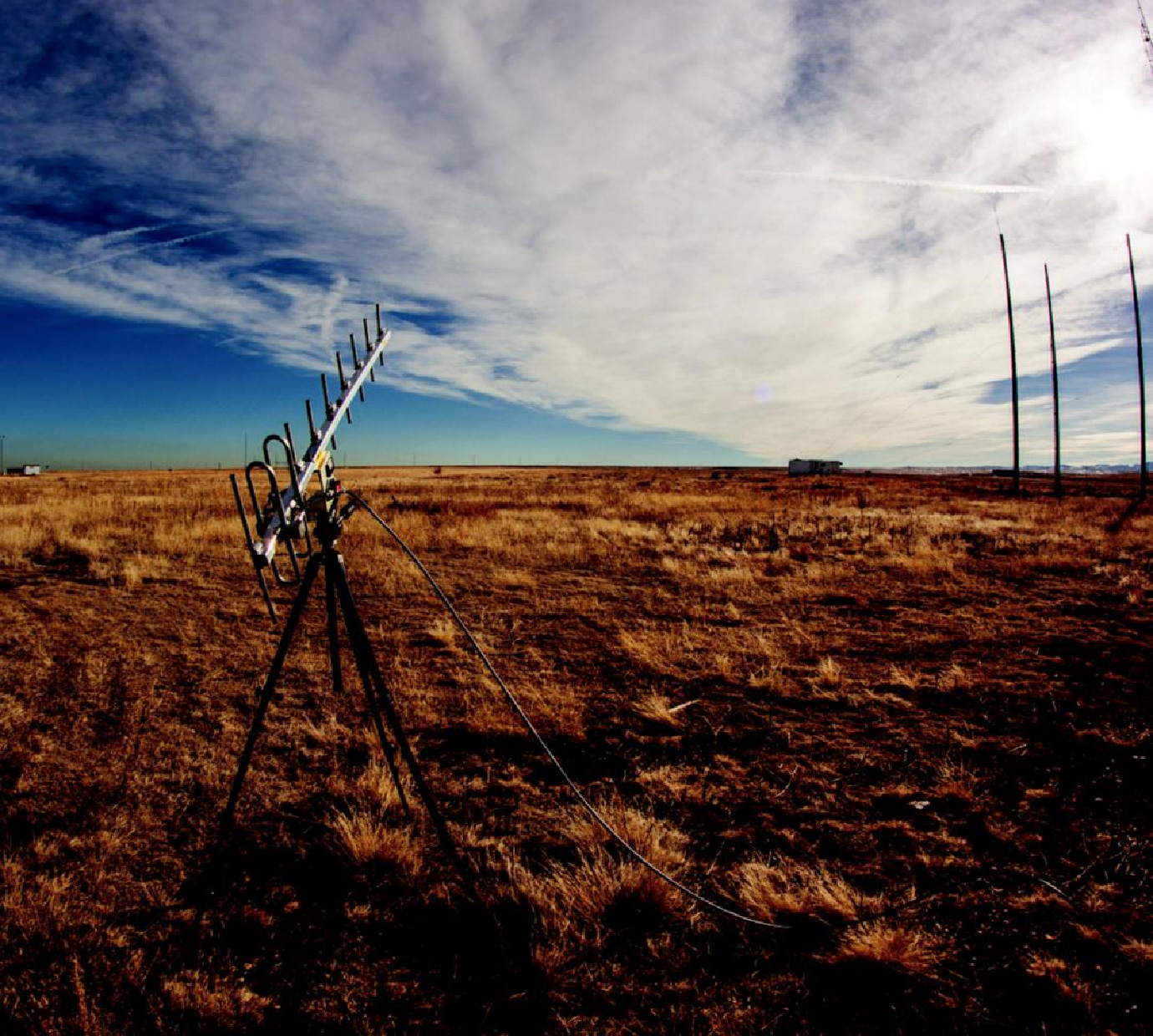

Antena Yagi de 400 MHz con preamplificador montada sobre trípode
Receptor de 400 MHz
Cable de señal coaxial de 15 m de longitud
Computadora Laptop para el sistema DAS-2 system se provee según pedido del cliente.
